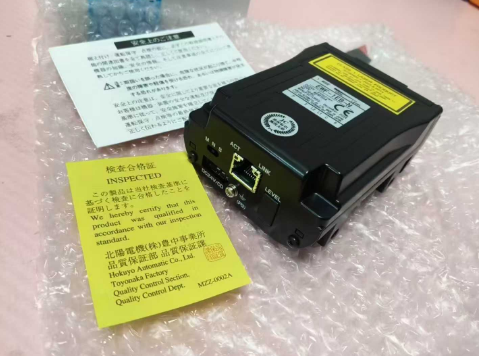

浏览次数：23知识小课堂！日本HOKUYO北阳 光学数据传输模块 EWF-1EA-N
型号：EWF-1EA-N 、 EWF-1EB-N
即插即用易操作：无需设置 MAC 地址或 IP 地址，使用方式和局域网电缆类似，连接后就能快速投入使用，大幅降低了设备调试和上手的难度。
● 适配移动设备通信：支持最远 100 米的非接触式通信，可满足自动化仓库堆垛机、自动起重机、横移机等移动物体间的无线通信需求，解决了移动设备有线连接的不便问题。
● 工业场景适配性强：不仅能实现 100Mbps 速率的数据传输，还可适配 CC - Link IE TSN、EtherCAT 等工业现场网络干线传输，同时也能替代局域网电缆传输网络摄像机的图像数据，适配多种工业数据传输场景。
● 环境耐受性优异：具备较好的抗冲击和抗振动能力，能应对工业现场常见的震动、轻击等情况；且有 IP40 防护结构，同时可适应一定范围的温湿度、光照环境，不易受外界环境波动影响正常工作。
● 光学相关辅助功能实用：配有光接收输出（CD）功能，接收光线时会触发信号；还设有近似 0 - 3V 的电平电压输出，该输出可用于光学轴校准，助力设备调试校准。
产品规格：
核心传输参数：传输距离 100m，传输速率 100Mbps，采用全双工双向传输模式，遵循 IEEE802.3u 100Base - TX 自动协商标准
方向角：全角 1°
电源要求：供电为 24VDC（允许 ±10% 波动），电流消耗 120mA
接口配置：配备迷你夹具连接器（用于电源 / CD 信号）、RJ - 45 模块化接口（用于以太网），还有 JST 规格的 S2B - PH - K - S 接口（用于电平电压输出）
环境适应范围：工作温度 - 10℃至 + 50℃，相对湿度≤85%（无结冰状态）；环境照度≤10000lux（适用卤素灯 / 汞灯环境）
抗干扰与防护：抗冲击性能达 490m/s²，X、Y、Z 三个方向各承受 10 次冲击；抗振动性能为双振幅 1.5mm，10 - 55Hz 频率下 X、Y、Z 三个方向各耐受 2 小时振动；防护等级 IP40
光接收输出参数：采用集电极开路光电耦合器，耐压 36V，电流 50mA，残余电压 1.5V，接收光线时处于导通状态
外形尺寸：76mm×106mm×40mm（宽 × 深 × 高）
