浏览次数：23产品介绍！日本Tektronix泰克 高压单端探头 P5100A

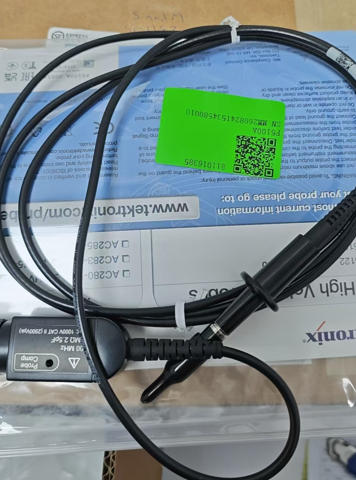

日本 Tektronix（泰克）P5100A 是一款高压单端无源探头，核心定位是在 500 MHz 带宽下保持极低的输入电容（2.5 pF），适合高频高压信号的精准测量。
核心参数
项目规格
衰减比100X（带读值编码）
带宽DC ～ 500 MHz
上升时间< 700 ps（典型值）
最大输入电压2.5 kV 峰值 / 1000 V RMS CAT II
输入阻抗40 MΩ // 2.5 pF
补偿范围7 ～ 30 pF
线缆长度2 m
安全认证UL61010-031、EN61010-031、IEC61010-031、CSA61010-031
总结
P5100A 的核心优势在于兼顾了高耐压与低负载。2.5 kV 的峰值耐压覆盖了开关电源、电机驱动、UPS 等场景，而仅 2.5 pF 的输入电容对被测高频电路的影响极小，这是普通高压探头难以做到的 。读值编码功能让泰克示波器能自动识别 100X 衰减比，避免读数错误。使用时需注意：示波器输入电容必须在 7～30 pF 范围内才能正常补偿 ；更换通道或示波器后，建议重新进行低频补偿校准 。
